Aquecedor – Heater

Aquecedor – Heater

nov 13
Number of View :10486

Depois de muito tempo parado, volto a postar.

Recebi hoje pelo correio um presente do meu amigo Márcio Veiga da APEMA (www.apema.com.br). Um modelo em escala de um aquecedor de contato direto por vapor. Este é um dos tipos de  projetos que faço aqui na TORR (www.torr-engenharia.com.br).

Obrigado Márcio, ficou muito legal, para usar uma expressão que os engenheiros de hoje desconhecem.

Aquecedor de contato direto - Steam jet heater

Aquecedor de contato direto – Steam jet heater

Vista do bico de aquecimento - Heating nozzle view

Vista do bocal de entrada de vapor – Heating steam connection view

Vista do bico de aquecimento - Heating nozzle view

Vista do bico de aquecimento – Heating nozzle view

Bico de aquecimento - Heating nozzle

Bico de aquecimento – Heating nozzle



After a long time of inactivity, I am back and will start posting again.

I received today by mail a gift from my friend Márcio Veiga from APEMA (www.apema.com.br). It is a model in scale from a direct steam jet heater. This is one of the projects I develop here at TORR (www.torr-engenharia.com.br).

Thanks Márcio, this is great.





Like - Eu gostei!
6
Share
Typical Industrial Applications for Liquid Ring Vacuum Pumps – Aplicações Industriais Típicas para Bombas de Vácuo de Anel Líquido

Typical Industrial Applications for Liquid Ring Vacuum Pumps – Aplicações Industriais Típicas para Bombas de Vácuo de Anel Líquido

abr 27
Number of View :5660

This is the chapter 8 of the book  Liquid Ring Vacuum Pump and Compressors – Applications and Principal of Operation. It was written by W. Hakim Faragallah. Here the author lists a series of the most usual industrial applications of the liquid ring vacuum pumps with some pictures and sketchs.

Click here to download the Chapter 8

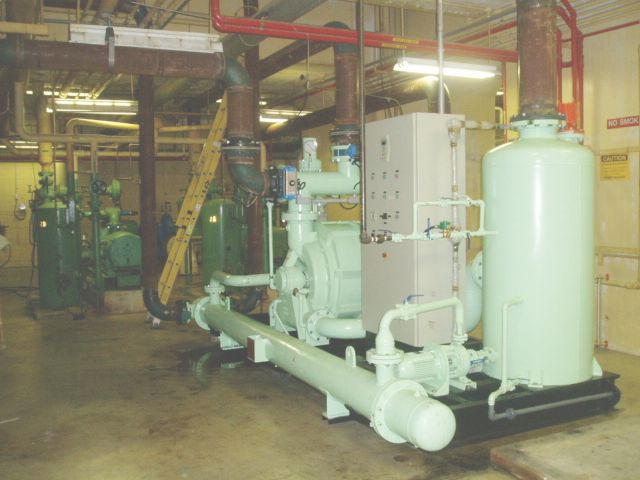

Liquid ring vacuum pump at a power plant

Bomba de vácuo de anel líquido em uma usina térmica

Clique aqui para fazer o “download” do Capítulo 8

Este é o capítulo 8 do livro Liquid Ring Vacuum Pump and Compressors – Applications and Principal of Operation. Ele foi escrito por W. Hakim Faragallah. Aqui o autor apresenta uma série das mais usuais aplicações de bombas de vácuo nas indústrias com fotos e esquemas.

Like - Eu gostei!
2
Share
New Lay-Out – Novo Visual

New Lay-Out – Novo Visual

abr 25
Number of View :3786

The Blog has a new lay-out and  it is now powered by NimblePress BR. I hope you like it.

O Blog tem um novo visual e agora é administrado pelo NimblePress BR. Espero que você goste.

Like - Eu gostei!
3
Share
Liquid Ring Vacuum Pump with Full Seal Liquid Recirculation – Bomba de Vácuo de Anel Líquido com Recirculação Total do Selo Líquido

Liquid Ring Vacuum Pump with Full Seal Liquid Recirculation – Bomba de Vácuo de Anel Líquido com Recirculação Total do Selo Líquido

abr 15
Number of View :6758

I was asked to post some material about liquid ring vacuum pump and I decided to show a project Omel Pumps-Brazil has developed with me to a Power Plant in San Antonio, TX in the United States (VH Braunig power station). This post is to show how capable a Brazilian company can be.

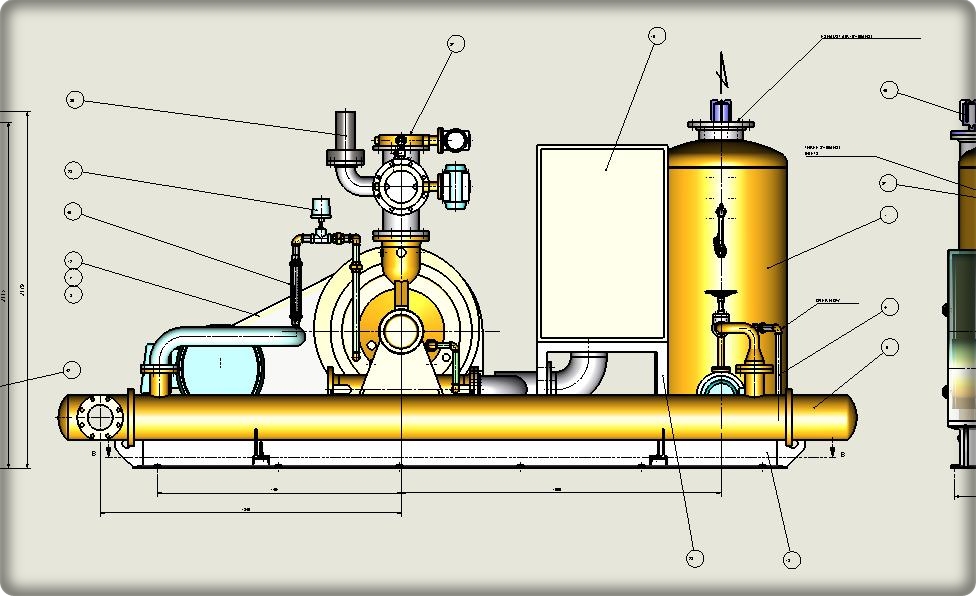

This arrangement shows all that you need to know about a liquid ring vacuum pump with full recirculation system for the seal liquid. The system consists of a 4500 m³/h liquid ring vacuum pump, 150 HP electric motor, V belt polleys, water/air separator tank, circulating pump, heat exchanger, butterfly valves with electro-pneumatic actuator, solenoid valve, vacuum brake, flow switch, rotameter and electric panel.

To view the drawing you will need the SolidWorks Viewer. If you don´t have it you can go to the SolidWorks page and download it. Just click here below.

Click here to download the complete drawing above in 3D

Clique aqui para fazer o  “download”  do desenho acima em 3D

Me pediram para postar algum material sobre a bomba de vácuo de anel líquido e eu resolvi mostrar um projeto que a Omel Bombas e Compressores Ltda desenvolveu comigo para uma Usina Térmica de San Antonio, Texas, nos Estados Unidos (VH Braunig power station). Esta postagem é para mostrar a capacidade de uma empresa brasileira .

Este arranjo mostra tudo o que você precisa saber sobre uma bomba de vácuo de anel líquido, com sistema de recirculação total de selo líquido. O sistema consiste de uma bomba de vácuo  de anel líquido de 4,500 m³ h,  motor elétrico 150 HP,  polias e  correias em V, tanque separador de ar/água, bomba de circulação, trocador de calor, válvulas de borboleta com acionamento eletro-pneumático, válvula solenóide, quebra vácuo, sensor de vazão e rotâmetro.

Para ver o desenho que você vai precisar do Viewer SolidWorks. Se você não tem isso, você pode ir para a página do SolidWorks e baixá-lo. Basta clicar aqui abaixo.
