There are three types of installation for steam jet vacuum systems: Barometric Installation, Semi-Barometric Installation and Non-Barometric Installation.

Check in the pictures below, each one of them.

Existem três tipos de instalação de sistemas de vácuo com ejetores a vapor: Instalação Barométrica, Instalação Semi-Barométrica e Instalação Não Barométrica.

Veja nos desenhos abaixo cada uma delas.

Barometric Installation – Instalação Barométrica

Barometric Installation for direct contact condensers – Height of the barometric legs ~11 meters (at sea level)

Also applicable for surface condensers

Instalação Barométrica para condensadores de contato direto – Altura da perna barométrica ~11 metros (ao nível do mar)

Também aplicável a condensadores de superfície

Click “read more” for the complete article – Clique “read more” para o artigo completo


Semi-Barometric Installation – Instalação Semi-Barométrica

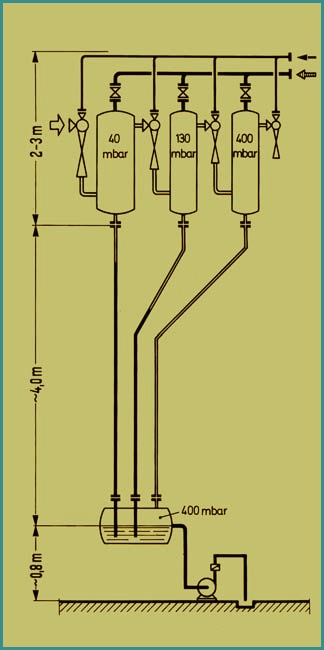

Semi-Barometric installation with intermediate tank and water extraction

Also applicable for surface condensers

Instalação Semi-Barométrica com tanque intermediário e bomba de retirada de condensado

Também aplicável a condensadores de superfície


____________________________________________

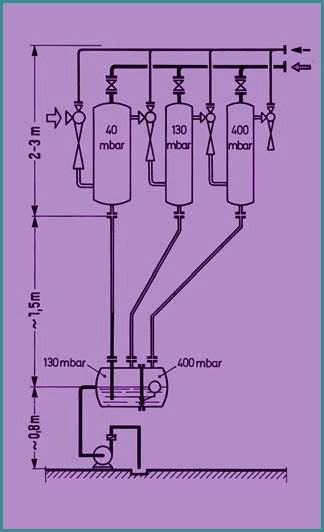

Semi-Barometric installation with intermediate tank, float valve  and water extraction

Also applicable for surface condensers

Instalação Semi-Barométrica com tanque intermediário, válvula de boia e bomba de retirada de condensado

Também aplicável a condensadores de superfície


_______________________________________

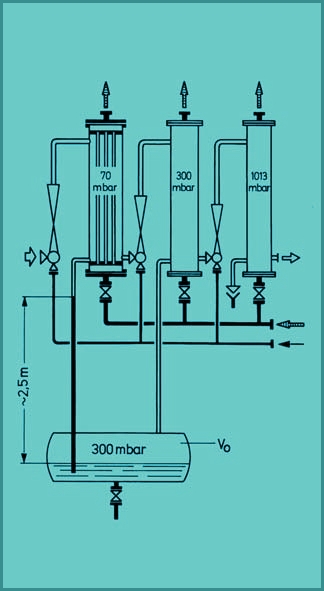

Semi-Barometric installation with surface condensers and condensate tank, for batch operation, also to be used for continuous operation by means of alternate working reservoirs

Instalação Semi-Barométrica com condensadores de superfície com tanque de condensado, para operações por batelada, que também podem ser utilizada para operação contínua com o uso de dois tanques de coleta alternados

________________________________________

Non Barometric Installation – Instalação Não Barométrica

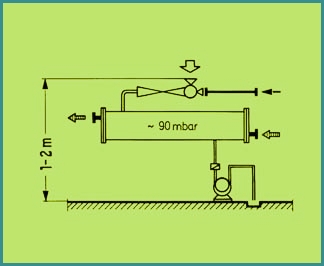

Non-Barometric installation with surface condenser and liquid ring vacuum pump

Instalação Não Barométrica com condensador de superfície e bomba de vácuo de anel líquido


________________________________________

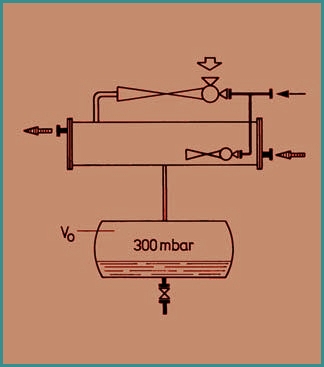

Non-Barometric installation with surface condenser and condensate tank for batch operation, also to be used for continuous operation by means of alternately working reservoirs

Instalação Não Barométrica com condensador de superfície com tanque de condensado, para operações por batelada, que também podem ser utilizada para operação contínua com o uso de dois tanques de coleta alternados
